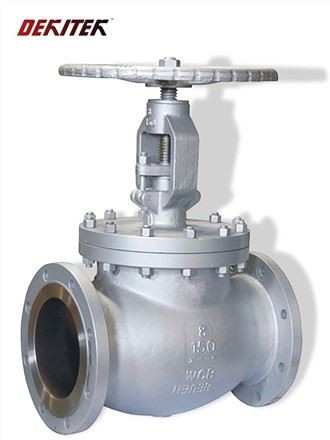

Globe Valve

Za razliku od zasutnog ventila, kuglični ventil se može koristiti za regulaciju protoka ili pritisaka, kao i za potpuno zatvaranje protoka. Ponekad se može koristiti i kao ventil za smanjenje pritiska ili kao nepovratni ventil. U poređenju sa zasunom ili kuglastim ventilom, kuglični ventil ima znatno veći gubitak pritiska u potpuno otvorenom položaju. Ako želite znati specifikacije i cijene Globe ventila, kontaktirajte nas!

Tijelo
Tijelo globusnog ventila je primarna struktura koja sadrži pritisak. To je najvažniji dio ventila i sadrži sve unutrašnje dijelove koji dolaze u kontakt sa tekućinom koja se kontrolira. Telo je povezano sa haubom, što pomaže u zadržavanju tečnosti, gasa ili kaše.

Bonnet
Poklopac osigurava nepropusno zatvaranje za tijelo ventila. Različiti tipovi poklopaca mogu se koristiti u kugličnim ventilima, uključujući poklopce sa navojem, spojevima ili vijcima.

Utikač ili disk
Ovo je element za zatvaranje ventila. Čep je pričvršćen za vreteno i može se pomicati gore ili dolje kako bi se kontrolirao protok tekućine kroz ventil.

Stem
Stabljika služi kao spojnica između aktuatora i utikača. On prenosi silu pokretanja sa aktuatora na utikač, omogućavajući ventilu da se otvori ili zatvori.

Cage
Kavez okružuje utikač i nalazi se unutar tijela ventila. To je ključno za vođenje čepa do sjedišta ventila, osiguravajući dobro zatvaranje, a također igra značajnu ulogu u određivanju protoka unutar ventila.

Seat
Prsten sjedišta obezbjeđuje stabilnu i ujednačenu površinu za čep za stvaranje nepropusne brtve kada je ventil zatvoren. Sjedala se mogu zašrafiti ili zategnuti.
Kuglasti ventili su svestrani i igraju ključnu ulogu u različitim aplikacijama gdje je potrebno precizno kontrolirati protok. Njihov dizajn i funkcionalnost čine ih posebno vrijednim ne samo za kontrolu protoka već i za regulaciju tlaka.

Oštećenja od korozije diska ventila
Uzroci
●Koroziju diska ventila može uzrokovati nekompatibilnost materijala ventila i tekućine u sistemu.
●Izloženost elementa za zatvaranje ventila korozivnim tečnostima za ispitivanje.
Rješenje
●Odaberite element za zatvaranje globus ventila na osnovu prirode operacije, a odabrani materijal ventila treba da bude kompatibilan sa tečnošću sistema.
●Odaberite globus ventile kako biste ispunili zahtjeve i specifikacije rada.

Curenje između tijela ventila i sjedišta
Uzroci
●Propuštanje između ovih delova može biti posledica labavog sklapanja delova ventila i
●Izbrusiti rupe unutar kućišta ventila i sjedišta.
Rješenje
●Rastavite dijelove ventila i identificirajte područja curenja. Ako se curenja između dijelova ne mogu zavariti, zamijenite sjedište ventila.
●Zavarite rupe za pijesak u dijelovima ventila.

Curenje u tijelu ventila
Uzroci
●Propuštanje tijela u ventilu može biti rezultat pukotina i rupa na tijelu tokom faze livenja u proizvodnji, što rezultira lošom strukturom i čvrstoćom ventila;
●Oštećenje zavarivanja kućišta ventila prilikom povlačenja pukotina na ventilu.
Rješenje
●Ispolirajte sumnjive rupe i pukotine sa oko 4% rastvorom azota nagrizanjem radi lakše detekcije zavarivanja.
●Površine ventila izbrusiti kako bi se uklonili napukli slojevi za zavarivanje.
●Zavarite ispravno da blokirate rupe.

Curenje u pakovanju
Uzroci
●Propuštanje u pakovanju može biti uzrokovano nepravilnom ugradnjom ventilskog pakovanja,
● gruba površina stabljike koja stvara rupe u pakovanju,
●Nekompatibilnost zaptivnog materijala ventila i tečnosti u sistemu, kao i olabavljene zaptivke.
Rješenje
Pregledajte brusne uvodnice i podesite ih u ispravan položaj.
Pravilno instalirajte ventilsko pakovanje.
Odaberite odgovarajuće pakovanje za rad.
Popravite ili zamijenite stablo ako je potrebno.

Savijanje i lom glave stabljike
Uzroci
●Ovaj način kvara globus ventila nastaje kada ventili rade nepravilno. Na primjer, nasilno zatvaranje ventila.
●Ovaj kvar je takođe uzrokovan previše zategnutim ili previše labavim navojima ventila i upotrebom ventila u veoma dugim periodima.
Rješenje
●Propisno upravljajte ventilima.
●Materijal navojnih čaura treba odabrati prema zahtjevima ventila.
●Zamijenite stablo ventila ako je potrebno.

Pukotine u sjedištu ventila i disku
Uzroci
●Ove pukotine mogu biti rezultat velikih razlika između temperature na dvije strane ventila i loma u sloju za zavarivanje.
Rješenje
●Tretiranje delova ventila toplotom.
●Ponovo obložite dijelove ventila brušenjem prije zavarivanja (ako je potrebno).

Curenje na površini poklopca ventila
Uzroci
●Propuštanje na površini poklopca ventila može biti rezultat olabavljenih ili previše zategnutih vijaka.
●Oštećena zaptivka u poklopcu ventila i gruba površina za lepljenje.
Rješenje
●Zategnite vijke sa stalnom silom i jednakim pritiskom oko površine.
●Rastavite da biste provjerili uzrok hrapavosti površine za lijepljenje.
●Čista površina za lijepljenje.
●Zamijenite brtvu ako je potrebno.

Curenje u disku ventila i površini sjedišta
Uzroci
●Propuštanje na površini zaptivanja može biti rezultat nepravilnih operacija brušenja.
●olabavljeni zavrtnji.
●veliki prostor između diska ventila i vretena, što rezultira niskim visećim diskom i malim ili nimalo kontakta.
●Nekompatibilan materijal površine za zaptivanje i veliki broj nečistoća na površini zaptivanja.
Rješenje
●Pravilan rad ventila, otvaranje i zatvaranje ne bi trebalo da se vrši preteranom silom.
●Ponovo izbrusite nepropisno brušene površine.
●Prekrivajte zaptivne površine za uklanjanje nečistoća.
●Podesite spoj klapna ventila i vretena.
●Poklopac ventila se može zamijeniti ako je nepopravljiv.

Neaktivno podizanje stabla ventila
Uzroci
●Razlozi za neaktivno podizanje stabla ventila su visoki pritisak u zoni pakovanja.
●Nema dovoljno prostora između vretena ventila i brtvila.
●Oštećena stabljika i matica vretena.
●Nepodesive uvodnice za pakovanje.
●Loše održavanje stabljike.
●Povišena temperatura u području stabljike.
Rješenje
●Koristite jače uređaje da odvrnete zavrtnje za zaptivanje.
●Povećajte zazor između vretena ventila i brtvila.
●Promijenite vreteno i maticu ventila.
●Zategnite vijke za zavrtnje jednakim pritiskom po površini.
●Podmazan grafitnim prahom u uslovima visoke temperature.

Otkaz klapna i vretena ventila
Uzroci
●Nepravilna instalacija može uzrokovati kvar klapna i vretena ventila, tako da dijelovi ventila nisu pravilno postavljeni i zategnuti, što rezultira olabavljenim zavrtnjima i pogrešno postavljenim mecima;
●Istrošeni dijelovi ventila zbog česte upotrebe i dugog vremena rada.
Rješenje
●Rastavite ventil i ponovo pravilno sastavite.
●Redovno održavanje ventila sa skraćenim intervalima.
●Osigurajte da su dijelovi ventila u skladu sa standardima i zahtjevima kvaliteta.
