Hej, narode! Kao dobavljač nepovratnih ventila, često me pitaju o metodama inspekcije nepovratnih ventila. To je ključna tema jer je dobro pregledan nepovratni ventil pouzdan, a pouzdanost je sve u svakom industrijskom radu. Dakle, hajdemo odmah zaroniti i provjeriti ove metode inspekcije.
Vizuelni pregled
Vizuelna inspekcija je prva i najjednostavnija metoda. To je kao da svom nepovratnom ventilu date na brzinu još jednom. Počinjete gledajući vanjštinu ventila. Ima li vidljivih pukotina, udubljenja ili znakova korozije? Pukotine mogu biti pravi problem jer mogu dovesti do curenja tokom vremena. Udubljenja, s druge strane, mogu utjecati na poravnanje i performanse ventila.
Korozija je takođe veliko ne - ne. Može izgristi materijal ventila, oslabiti strukturu i potencijalno uzrokovati njen otkaz. Možete provjeriti ima li korozije tražeći promjenu boje, ljuštenje boje ili zarđale mrlje. Ako vidite bilo koju od ovih stvari, to je jasan znak da je ventil možda u problemu.
Zatim želite provjeriti natpisnu pločicu ventila. Natpisna pločica sadrži važne informacije kao što su veličina ventila, nazivni tlak i materijal. Uvjerite se da ove informacije odgovaraju onome što ste naručili. Ne biste hteli da ugradite ventil sa pogrešnom ocenom pritiska u svoj sistem, zar ne? To može dovesti do ozbiljnih sigurnosnih problema.
Dimenzionalna inspekcija
Dimenzionalna kontrola se svodi na to da ventil ima pravu veličinu i oblik. Morate izmjeriti ključne dimenzije nepovratnog ventila, kao što su prečnik tijela ventila, dužina i debljina zida. Ova mjerenja trebaju odgovarati specifikacijama koje je dao proizvođač.
Na primjer, ako je promjer tijela ventila isključen, možda neće pravilno stati u vaš cjevovod. A ako je debljina zida manja od navedene, ventil možda neće moći izdržati pritisak u sistemu. Možete koristiti čeljusti, mikrometre ili druge mjerne alate da biste dobili točna očitanja. Ovaj korak je ključan jer osigurava da će ventil funkcionirati kako je predviđeno i glatko se integrirati s vašim postojećim podešavanjem.
Ispitivanje pritiska
Ispitivanje pod pritiskom je jedna od najvažnijih metoda inspekcije. Pomaže vam da odredite može li nepovratni ventil izdržati pod pritiskom. Postoje dvije glavne vrste tlačnih ispitivanja: hidrostatičko ispitivanje i pneumatsko ispitivanje.
Hidrostatičko ispitivanje uključuje punjenje ventila vodom (ili drugom odgovarajućom tekućinom) i primjenu pritiska. Ventil se obično drži na određenom pritisku tokom određenog perioda. Zatim provjerite ima li znakova curenja, kao što je voda koja kaplje ili curi iz ventila. Ako postoji curenje, to znači da ventil ne ispunjava zahtjeve za tlak i da ga treba popraviti ili zamijeniti.
Pneumatsko testiranje, s druge strane, koristi zrak ili plin umjesto tekućine. To je malo opasnije od hidrostatičkog testiranja jer plinovi mogu biti eksplozivniji. Ali ima svoje prednosti, kao što je mogućnost otkrivanja vrlo malih curenja. Međutim, to zahtijeva stroge sigurnosne mjere.
Prilikom provođenja tlačnih ispitivanja morate slijediti industrijske standarde i smjernice. Provjerite jeste li točno zabilježili rezultate testa. Na ovaj način ćete imati jasnu evidenciju o performansama ventila pod pritiskom.
Testiranje protoka
Testiranje protoka se svodi na to koliko dobro nepovratni ventil omogućava da tekućina teče kroz njega u pravom smjeru i sprječava povratni tok. Možete koristiti mjerač protoka za mjerenje brzine protoka tekućine koja prolazi kroz ventil.
Propisno funkcionalan nepovratni ventil bi trebao imati nesmetan protok kada se tekućina kreće u smjeru naprijed. I trebalo bi potpuno zaustaviti protok kada se tekućina pokuša kretati u obrnutom smjeru. Ako primijetite bilo kakve nepravilnosti u protoku, kao što je iznenadni pad protoka ili djelomični povratni tok, to može ukazivati na problem s ventilom.
Ispitivanje bez razaranja (NDT)
Metode ispitivanja bez razaranja koriste se za provjeru unutrašnjeg integriteta nepovratnog ventila bez njegovog oštećenja. Postoji nekoliko NDT metoda, uključujući ultrazvučno ispitivanje, ispitivanje magnetnim česticama i ispitivanje penetrantima boje.
Ultrazvučno testiranje koristi visokofrekventne zvučne talase za otkrivanje unutrašnjih nedostataka u materijalu ventila. Može identificirati pukotine, šupljine ili druge nedostatke koji možda nisu vidljivi na površini. Ispitivanje magnetnim česticama koristi se za feromagnetne materijale. To uključuje primjenu magnetnog polja na ventil, a zatim prskanje magnetnih čestica po njemu. Ako postoje površinski ili blizu površinski defekti, magnetne čestice će se akumulirati na tim lokacijama, čineći defekte vidljivim.
Ispitivanje penetrantima boje se koristi za otkrivanje površinskih nedostataka - otvaranja. Nanesite obojenu boju na površinu ventila, pustite da prodre u sve pukotine ili nedostatke, a zatim uklonite višak. Zatim se primjenjuje programer kako bi se nedostaci učinili vidljivima. Ove NDT metode su odlične za pronalaženje skrivenih problema koji bi mogli dovesti do kvara ventila na putu.
Ispitivanje curenja sjedišta
Ispitivanje propusnosti sjedišta je ključno za osiguranje nepropusnosti nepovratnog ventila. Sjedala ventila su područja gdje se disk ventila zaptiva uz tijelo ventila kako bi se spriječio povratni tok. Možete koristiti tester za curenje sjedišta da provjerite ima li curenja na sjedištima.
Postoje različiti standardi za prihvatljivo curenje sjedišta i morate se uvjeriti da vaš ventil ispunjava te standarde. Ako postoji prekomjerno curenje sjedišta, to može dovesti do gubitka energije i smanjene efikasnosti u vašem sistemu. Dakle, važno je testirati i ispraviti sve probleme sa sjedištima.
Analiza materijala
Analiza materijala pomaže vam da potvrdite da je ventil napravljen od pravih materijala. Za analizu hemijskog sastava materijala ventila možete koristiti metode poput spektroskopije. Ovo je važno jer korištenje pogrešnog materijala može dovesti do problema kompatibilnosti s tekućinom u vašem sistemu.
Na primjer, ako koristite ventil u korozivnom okruženju, a ventil je napravljen od materijala koji nije otporan na koroziju, brzo će se degradirati. Dakle, analizom materijala možete osigurati da će ventil trajati onoliko dugo koliko treba pod datim radnim uvjetima.
Operativno testiranje
Operativno testiranje uključuje zapravo instaliranje nepovratnog ventila u sistem i njegovo pokretanje u normalnim radnim uslovima. Ovo je pravi test performansi ventila u stvarnom svetu. Možete promatrati kako ventil reagira na promjene brzine protoka, pritiska i temperature.
Tokom ovog testa želite da se uverite da se ventil glatko otvara i zatvara. Ne bi trebalo biti pretjerane buke ili vibracija. Ako primijetite bilo kakve probleme tokom operativnog testiranja, morate ih odmah riješiti.

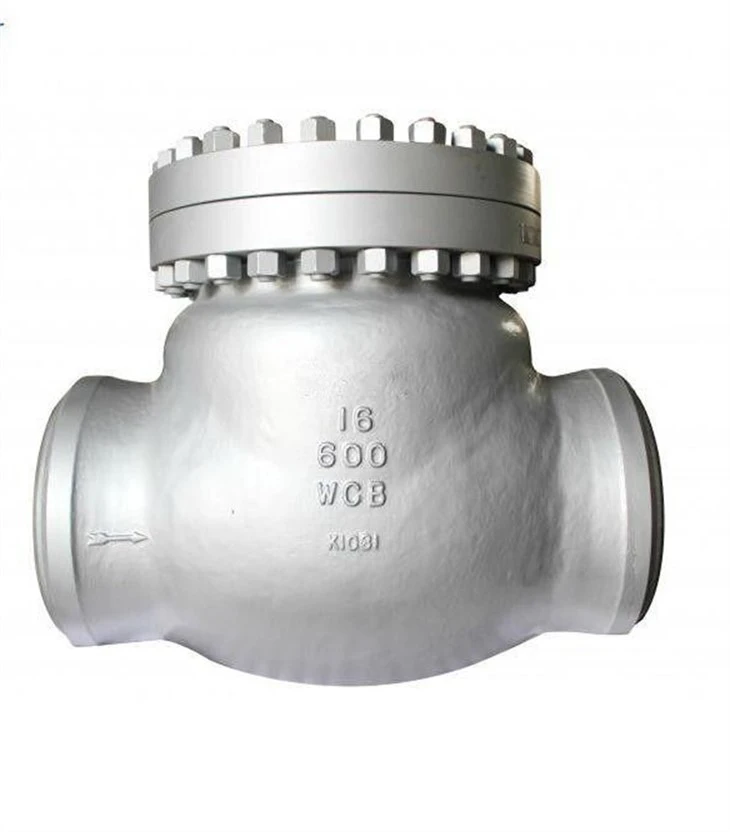

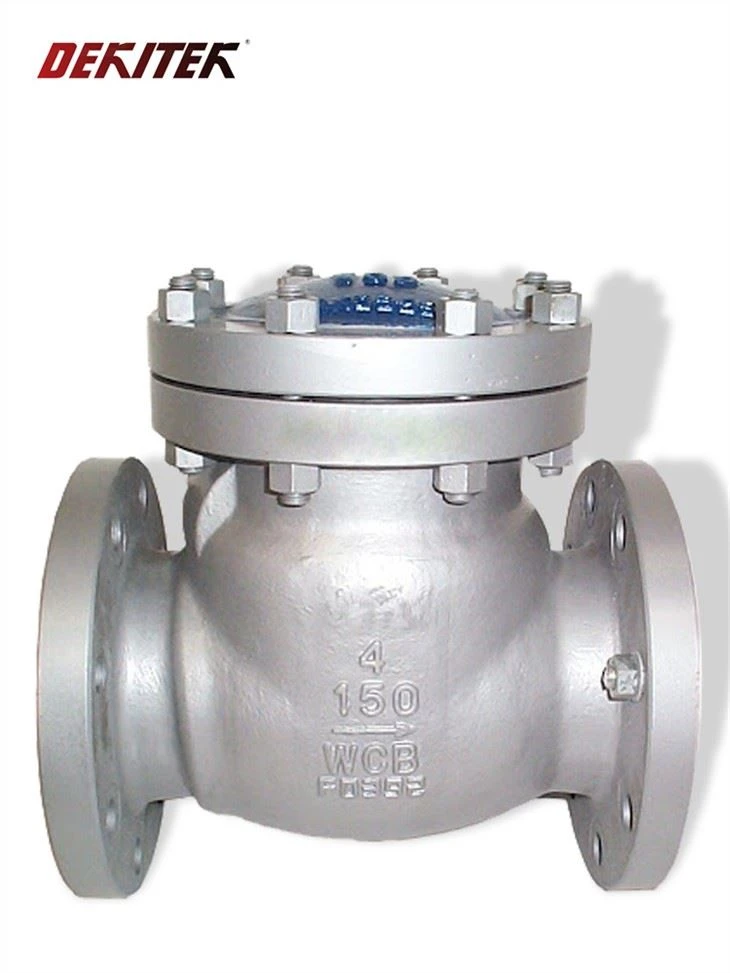

Nudimo širok asortiman visokokvalitetnih nepovratnih ventila, kao nprAPI 6D BW nepovratni ventiliAPI6D ventil za zakretni tip prirubnice. Ovi ventili se podvrgavaju strogoj inspekciji koristeći metode o kojima smo upravo razgovarali kako bi osigurali vrhunski kvalitet.
Ako ste na tržištu za nepovratne ventile i želite pouzdanog dobavljača, ne ustručavajte se kontaktirati za raspravu o kupovini. Tu smo da vam pomognemo da pronađete savršen nepovratni ventil za vaše potrebe.
Reference
- "Valve Handbook" Henri P. Bloch
- "Industrijski ventili: Vodič za odabir i primjenu" NA Cutler
